1) 제품설명

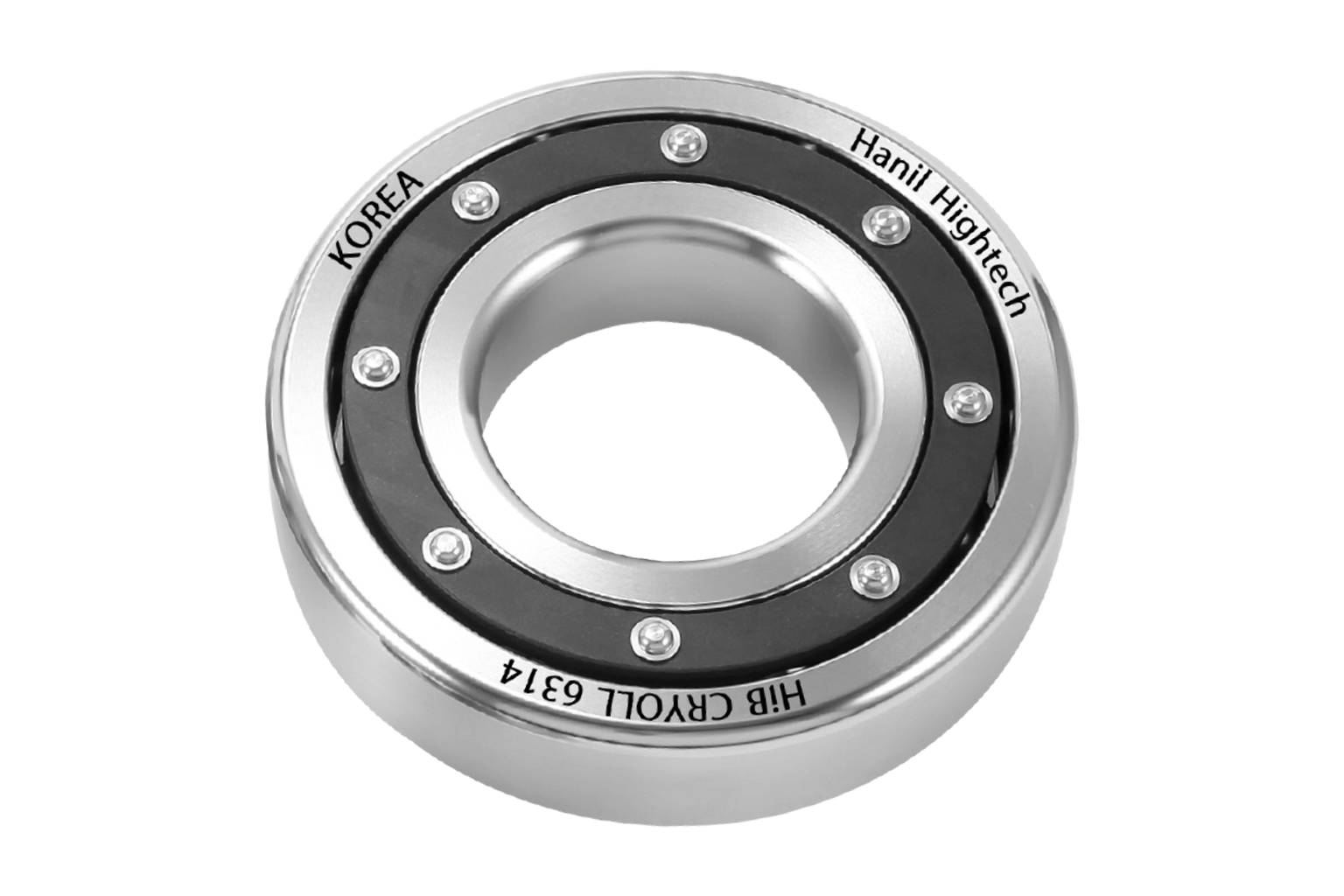

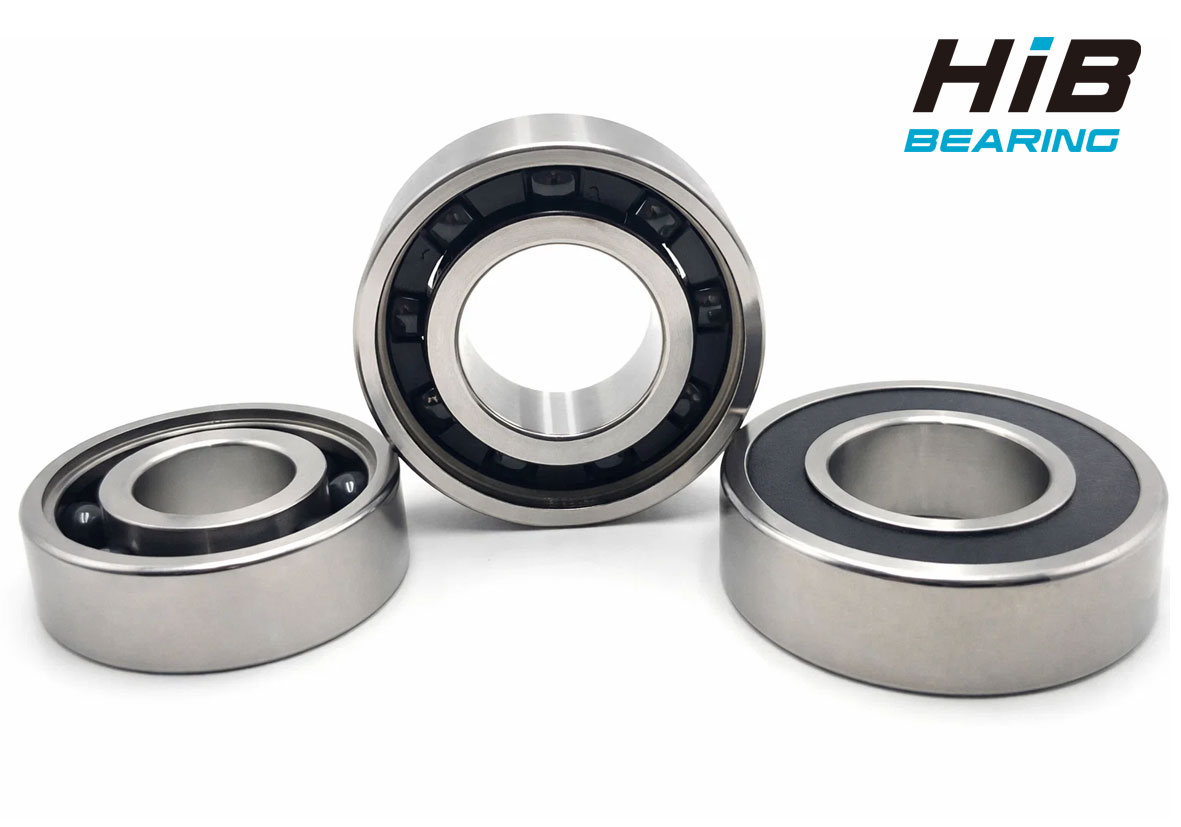

극저온 볼 베어링은 액화천연가스(LNG)를 운송하는 펌프의 핵심 부품입니다. 이러한 펌프에 사용되는 베어링은 약 -162°C의 초저온 환경에서 높은 축 방향 하중을 지탱하고, 외부 윤활 없이 고속으로 작동해야 합니다. HIB는 이러한 극한 작동 조건에서도 최고의 성능을 발휘하는 LNG 펌프 베어링을 개발하였습니다.
2) 적용분야
LNG 저장 및 터미널 시설
- LNG 부스터 펌프
- LNG 1차 펌프 / 2차 펌프 / 드레인 펌프
LNG 운반선
- 메인 카고 펌프 / 서브머지드 카고 펌프
- 비상 펌프
- 스프레이 펌프 / 스트리핑 펌프
LNG 연료 공급 시스템
- LNG 연료 공급 펌프
3)특징

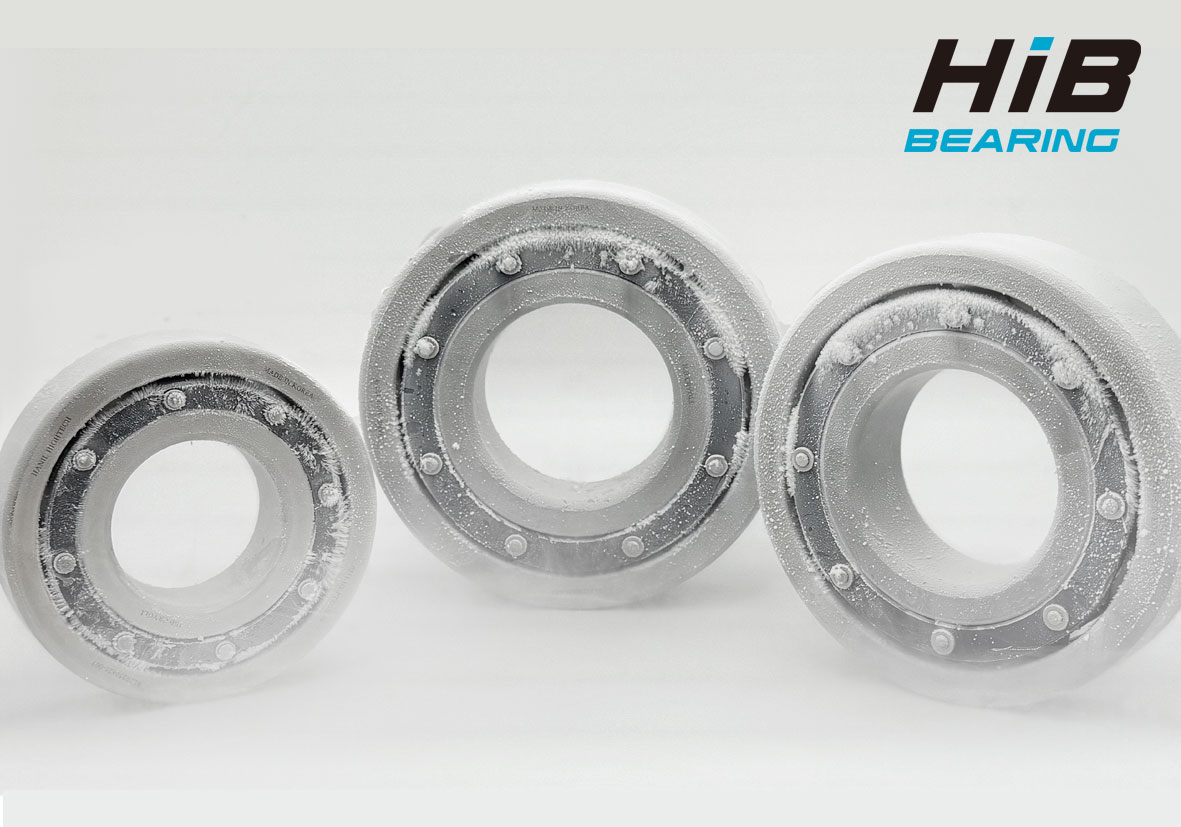

극저온 운용
: -162°C까지의 LNG 환경에서 안정적인 성능 발휘
자가 윤활
: 외부 윤활제 없이 LNG 또는 특수 케이지 소재를 이용한 자기 윤활 방식으로 작동
특수 소재

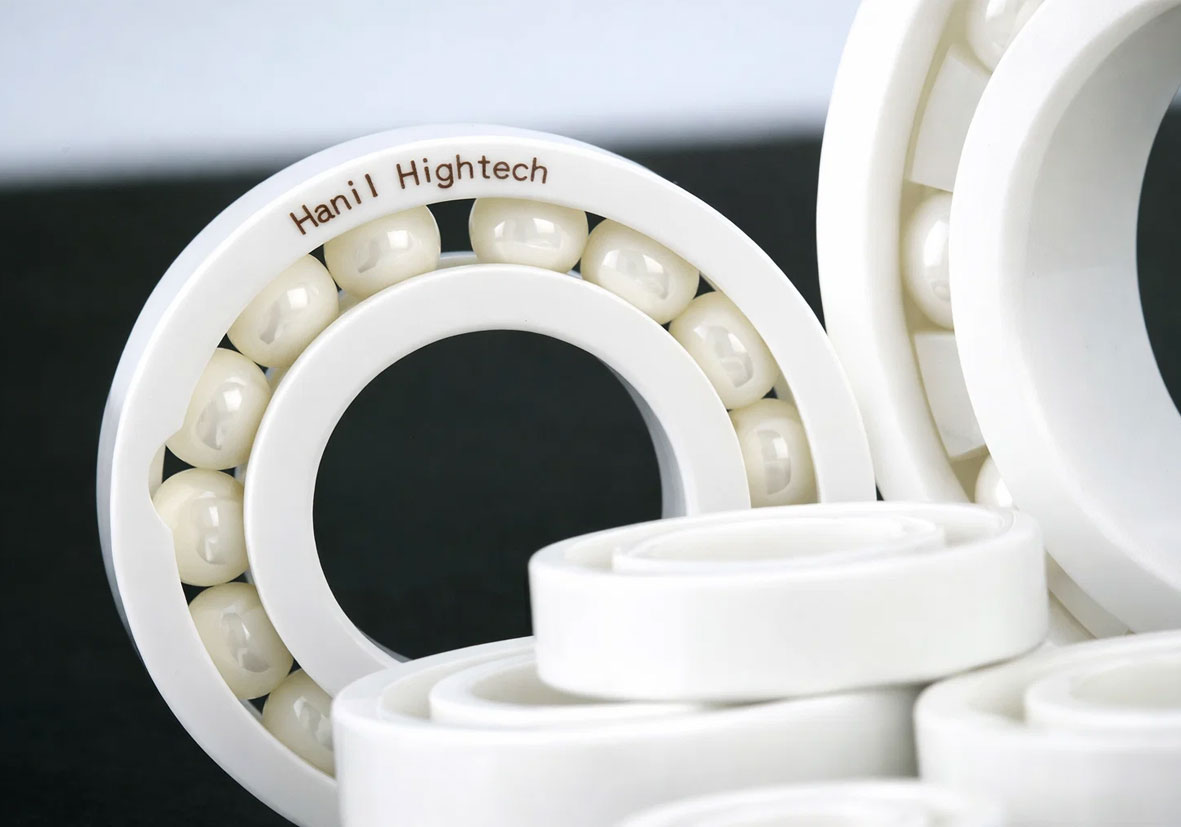

: 내식성 스테인리스강, 세라믹 볼, 불소수지 케이지 활용
고속/긴 수명:
최대 3,600 rpm의 고속에서도 성능을 유지하며 긴 수명 보장
주요 적용 기술
소재 기술
- 첨단 극저온 합금강 (극저온에서 우수한 경도, 강도, 내식성 및 인성)
- 첨단 폴리머/복합 케이지 (자기 윤활 특성)
정밀 설계 및 형상 최적화
- 내부 틈새 최적화
- 볼-궤도면 접촉 형상 최적화
- 케이지 설계 최적화
표면 처리 및 정밀 가공 기술
- 초정밀 연삭 기술 (저마찰 및 긴 수명 구현)
- 고정밀 가공
윤활 메커니즘 및 시험 평가
- 극저온 유체 윤활의 이해 및 최적화
- 극저온 베어링 시험 장비 구축
- 극저온 베어링 성능 시험 (극저온 환경에서의 내구성, 수명, 마찰 토크, 진동 특성 등)
표준사양
형식
: 깊은 홈 볼 베어링 / 앵귤러 콘텍트 볼 베어링
크기
: 내경 10mm ~ 내경 100mm

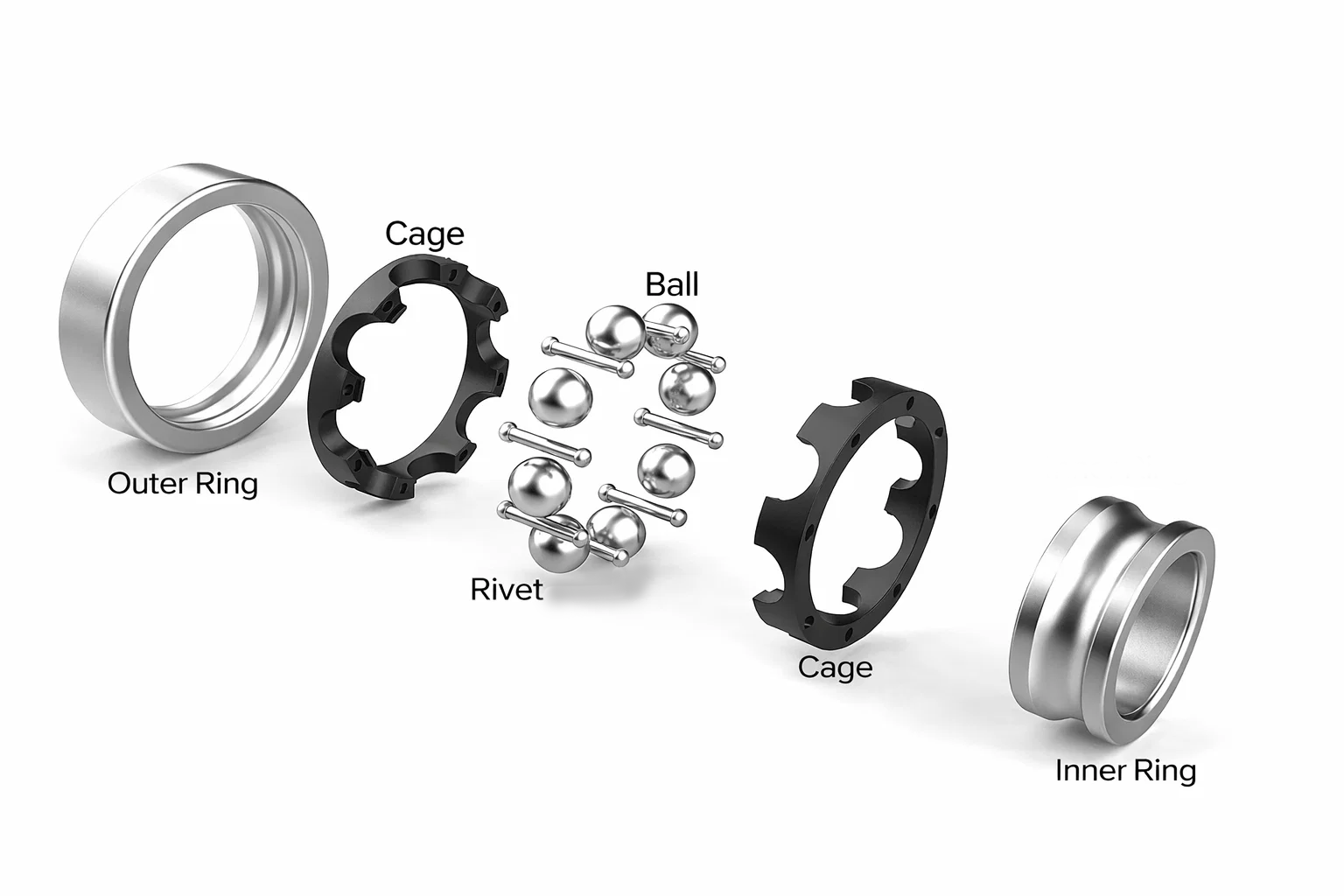

재질
- 내륜 & 외륜 : 마르텐사이트계 스테인리스
- 케이지 : 불소수지
- 볼 : 마르텐사이트계 스테인리스 또는 세라믹
- 윤활: LNG에 의한 자기 윤활
정밀도 등급 : P0, P6, P5
래디얼 클리어런스 : C3, C4, C5
